MCB (Miniature Circuit Breaker) hay còn gọi là aptomat tép, là thiết bị bảo vệ không thể thiếu trong các hệ thống điện dân dụng, thương mại và công nghiệp. Tuy nhiên, trên thân MCB có rất nhiều ký hiệu và thông số kỹ thuật khiến nhiều người dùng gặp khó khăn khi lựa chọn hoặc thay thế thiết bị.

Vậy các thông số trên MCB có ý nghĩa gì? Hãy cùng HOA MINH tìm hiểu chi tiết trong bài viết dưới đây.

MCB là gì?

MCB (Miniature Circuit Breaker) là thiết bị đóng cắt và bảo vệ mạch điện khỏi các sự cố như:

• Quá tải (Overload)
• Ngắn mạch (Short Circuit)

Khi dòng điện vượt quá giới hạn cho phép, MCB sẽ tự động ngắt nguồn điện nhằm bảo vệ dây dẫn và các thiết bị điện khỏi hư hỏng hoặc nguy cơ cháy nổ.

Ý nghĩa các thông số trên MCB

1. Mã Model

Ví dụ:

C60N

Đây là mã sản phẩm của nhà sản xuất.

Mỗi model sẽ có:

• Thiết kế khác nhau
• Khả năng cắt khác nhau
• Dòng điện định mức khác nhau
• Ứng dụng riêng

Việc xác định đúng model giúp lựa chọn thiết bị phù hợp với hệ thống điện.

2. Dòng điện định mức (Rated Current)

Ví dụ:

C20

Trong đó:

• 20 là dòng điện định mức 20A.
• MCB có thể làm việc ổn định với dòng điện liên tục ở mức 20A.

Nếu dòng điện vượt quá giá trị này trong thời gian nhất định, MCB sẽ tự động ngắt để bảo vệ hệ thống.

3. Đường cong tác động (Trip Curve)

Chữ cái đứng trước dòng điện định mức thể hiện đặc tính bảo vệ của MCB.

Các loại phổ biến:

Loại B

• Tác động khi dòng điện đạt khoảng 3–5 lần dòng định mức.
• Phù hợp với hệ thống chiếu sáng và tải thuần trở.

Loại C

• Tác động ở mức 5–10 lần dòng định mức.
• Phù hợp với văn phòng, nhà ở, máy lạnh, động cơ nhỏ.
• Đây là loại được sử dụng phổ biến nhất hiện nay.

Loại D

• Tác động ở mức 10–20 lần dòng định mức.
• Dùng cho động cơ công suất lớn, máy biến áp hoặc thiết bị có dòng khởi động cao.

4. Điện áp hoạt động

Ví dụ:

400V~

Thông số này cho biết điện áp làm việc tối đa của MCB.

Dấu "~" biểu thị dòng điện xoay chiều (AC).

MCB chỉ nên sử dụng trong dải điện áp do nhà sản xuất quy định để đảm bảo khả năng bảo vệ.

5. Khả năng cắt ngắn mạch (Breaking Capacity)

Ví dụ:

6000A (6kA)

Đây là dòng điện ngắn mạch lớn nhất mà MCB có thể ngắt một cách an toàn mà không bị hư hỏng.

Các mức phổ biến gồm:

• 4.5kA
• 6kA
• 10kA
• 15kA
• 25kA

Đối với nhà ở và văn phòng thông thường, MCB có khả năng cắt 6kA là lựa chọn khá phổ biến. Trong khi đó, các nhà máy hoặc hệ thống điện công nghiệp thường yêu cầu MCB có khả năng cắt từ 10kA trở lên.

6. Lớp giới hạn năng lượng (Energy Limiting Class)

Ví dụ:

Class 3

Đây là chỉ số thể hiện khả năng hạn chế năng lượng hồ quang trong quá trình cắt sự cố.

Có ba cấp:

• Class 1
• Class 2
• Class 3

Trong đó, Class 3 là cấp cao nhất, giúp giảm thiểu tác động của dòng ngắn mạch lên hệ thống điện và nâng cao tuổi thọ thiết bị.

7. Mã Catalog

Ví dụ:

24351

Đây là mã sản phẩm dùng để:

• Tra cứu tài liệu kỹ thuật
• Đặt hàng
• Kiểm tra thông tin chính xác từ nhà sản xuất

8. Ký hiệu sơ đồ hoạt động

Trên thân MCB thường có sơ đồ nhỏ mô tả:

• Số cực của MCB
• Cấu tạo tiếp điểm
• Cơ cấu đóng cắt

Thông tin này rất hữu ích đối với kỹ sư và kỹ thuật viên trong quá trình lắp đặt và bảo trì.

9. Chỉ báo trạng thái ON/OFF

Trên cần gạt MCB luôn có ký hiệu:

• I / ON: Đóng điện
• O / OFF: Ngắt điện

Một số dòng MCB còn sử dụng màu sắc để người dùng dễ dàng nhận biết trạng thái hoạt động.

10. Chân cấp nguồn và chân ra tải

MCB gồm hai đầu đấu dây:

• Chân cấp nguồn (Line): Thường nằm phía trên.
• Chân ra tải (Load): Thường nằm phía dưới.

Mặc dù nhiều dòng MCB hiện đại hỗ trợ cấp nguồn hai chiều, người dùng vẫn nên đấu nối theo đúng hướng dẫn của nhà sản xuất để đảm bảo an toàn và thuận tiện khi bảo trì.

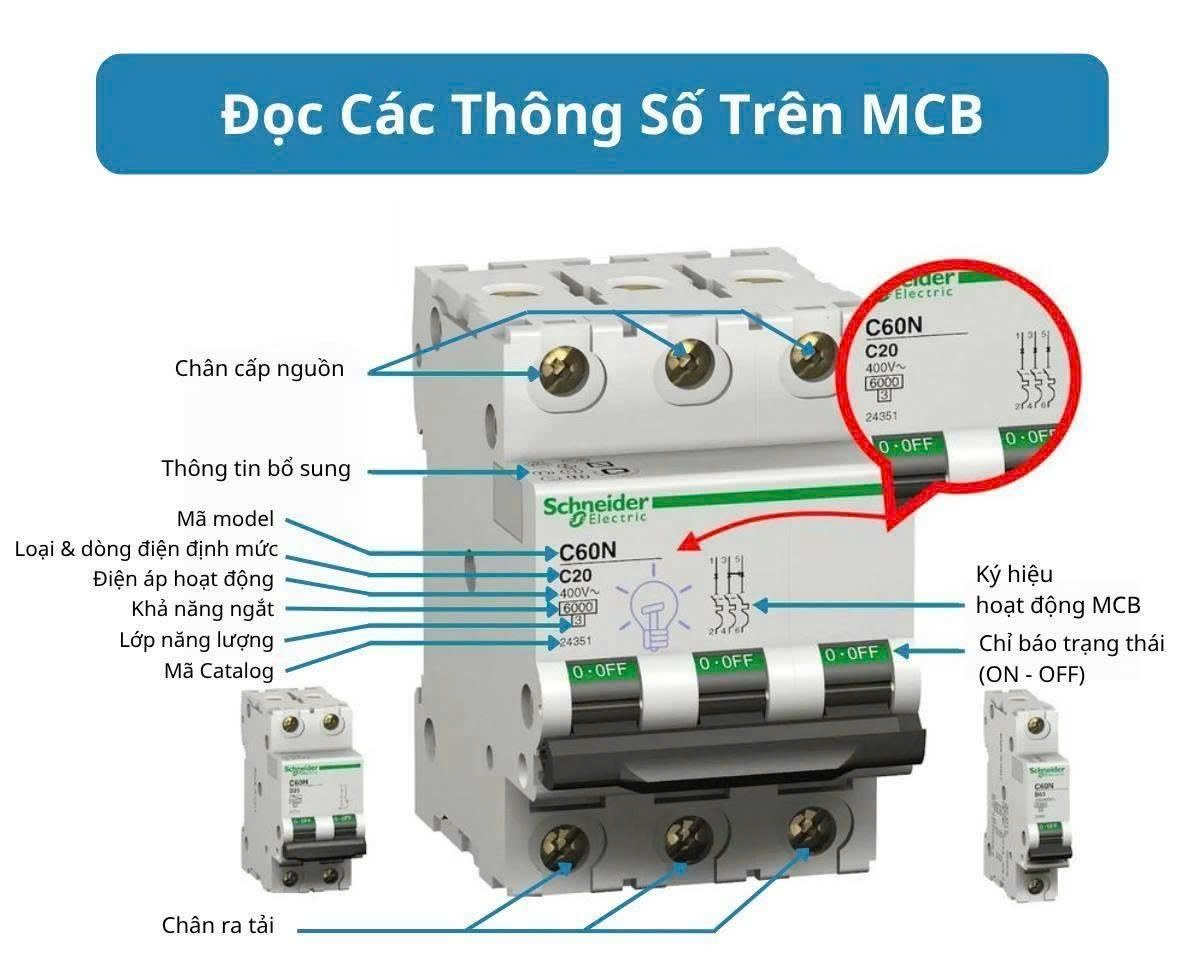

Ví dụ đọc thông số trên MCB

Một MCB ghi:

C60N – C20 – 400V~ – 6000 – Class 3

Có thể hiểu như sau:

• C60N: Dòng sản phẩm của Schneider Electric.
• C20: Đường cong tác động C, dòng định mức 20A.
• 400V~: Điện áp làm việc tối đa 400VAC.
• 6000: Khả năng cắt ngắn mạch 6kA.
• Class 3: Lớp giới hạn năng lượng cao.
• 24351: Mã catalog sản phẩm.

Vì sao cần hiểu các thông số trên MCB?

Việc đọc và hiểu đúng các thông số trên MCB sẽ giúp bạn:

• Lựa chọn thiết bị phù hợp với tải sử dụng.
• Đảm bảo an toàn cho hệ thống điện.
• Tránh hiện tượng MCB nhảy liên tục do chọn sai dòng định mức.
• Bảo vệ hiệu quả dây dẫn và thiết bị điện.
• Tiết kiệm chi phí bảo trì và thay thế trong quá trình vận hành.
