Common Battery under 1+1 Mode là gì?

Trong các hệ thống UPS công suất lớn dành cho trung tâm dữ liệu, bệnh viện, ngân hàng hay nhà máy sản xuất, tính liên tục của nguồn điện luôn là yếu tố quan trọng hàng đầu. Để nâng cao độ tin cậy đồng thời tối ưu chi phí đầu tư, nhiều doanh nghiệp lựa chọn cấu hình Common Battery under 1+1 Mode.

Đây là giải pháp cho phép hai bộ UPS hoạt động theo chế độ dự phòng 1+1 (Redundant) và cùng sử dụng chung một hệ thống ắc quy (Battery Bank). Cấu hình này vừa đảm bảo khả năng dự phòng cao, vừa giúp giảm số lượng ắc quy, tiết kiệm không gian lắp đặt và chi phí đầu tư.

Chế độ 1+1 trong UPS hoạt động như thế nào?

Trong cấu hình 1+1 Redundancy, hệ thống bao gồm hai bộ UPS có cùng công suất.

Ví dụ:

• UPS A: 100 kVA
• UPS B: 100 kVA
• Tải thực tế: 80 kVA

Mỗi UPS đều có khả năng cấp nguồn cho toàn bộ tải. Trong điều kiện bình thường, hai UPS hoạt động song song nhằm đảm bảo tính sẵn sàng của hệ thống. Nếu một UPS gặp sự cố hoặc cần bảo trì, UPS còn lại sẽ tiếp tục cấp điện mà không gây gián đoạn cho tải quan trọng.

Đây là một trong những cấu hình dự phòng được sử dụng phổ biến trong các hệ thống yêu cầu độ tin cậy cao.

Common Battery là gì?

Ở các hệ thống UPS thông thường, mỗi UPS sẽ có một bộ ắc quy riêng.

Ví dụ:

• UPS A → Battery A
• UPS B → Battery B

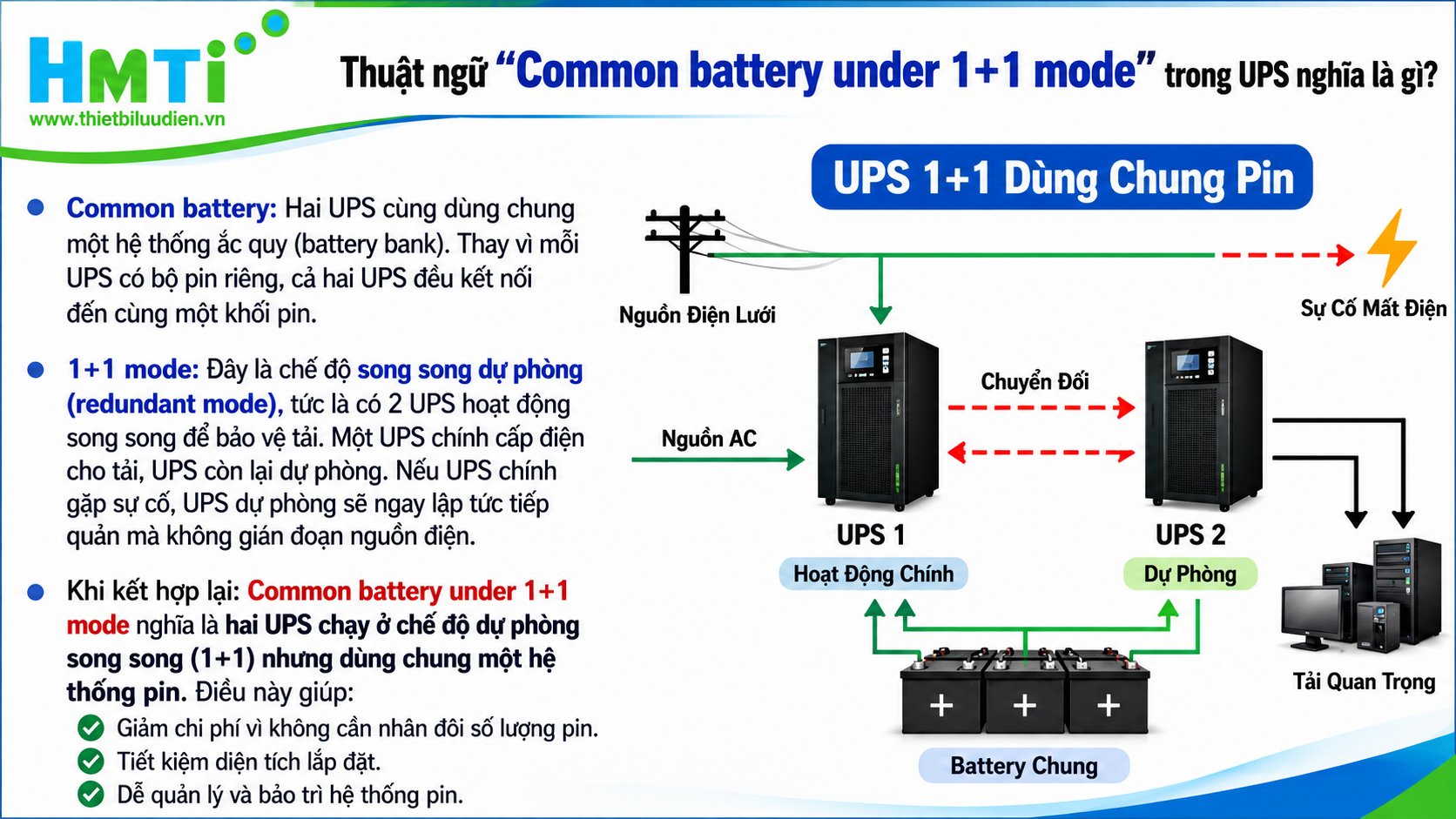

Trong khi đó, với Common Battery, cả hai UPS sẽ được kết nối vào cùng một bộ ắc quy chung.

Nhờ đó, cả hai UPS đều có thể sử dụng nguồn năng lượng từ cùng một hệ thống battery khi xảy ra sự cố mất điện lưới.

Nguyên lý hoạt động

Khi điện lưới bình thường

Nguồn điện lưới cấp cho cả hai UPS.

• UPS cấp điện cho tải.
• Bộ ắc quy chung được sạc đầy để sẵn sàng hoạt động khi cần thiết.

Khi mất điện lưới

Nguồn điện DC từ bộ ắc quy chung sẽ cấp cho cả hai UPS.

UPS tiếp tục chuyển đổi điện DC thành điện AC để duy trì hoạt động liên tục của hệ thống tải mà không bị gián đoạn.

Khi một UPS gặp sự cố

Nếu UPS A bị lỗi hoặc được đưa vào chế độ bảo trì:

• UPS B sẽ tiếp tục cấp điện cho toàn bộ tải.
• Bộ ắc quy chung vẫn cung cấp nguồn DC cho UPS còn hoạt động.

Nhờ vậy, hệ thống vẫn duy trì khả năng hoạt động ổn định.

Ưu điểm của Common Battery under 1+1 Mode

1. Giảm chi phí đầu tư

Do chỉ cần một hệ thống battery thay vì hai bộ riêng biệt nên doanh nghiệp có thể tiết kiệm đáng kể chi phí:

• Ắc quy
• Tủ battery
• Cáp DC
• Thiết bị bảo vệ DC

Đây là lợi ích lớn đối với các hệ thống UPS công suất từ vài chục đến hàng nghìn kVA.

2. Tiết kiệm diện tích lắp đặt

Việc sử dụng chung một bộ battery giúp giảm số lượng tủ ắc quy và không gian cần thiết trong phòng UPS.

Đối với các trung tâm dữ liệu hoặc phòng kỹ thuật có diện tích hạn chế, đây là một giải pháp rất hiệu quả.

3. Quản lý và bảo trì đơn giản

Thay vì phải kiểm tra hai hệ thống battery riêng biệt, kỹ thuật viên chỉ cần quản lý:

• Một hệ thống battery
• Một hệ thống giám sát ắc quy (Battery Monitoring System)

Điều này giúp giảm thời gian bảo trì và nâng cao hiệu quả vận hành.

4. Linh hoạt trong thiết kế

Common Battery cho phép doanh nghiệp dễ dàng thiết kế thời gian lưu điện theo yêu cầu thực tế.

Có thể lựa chọn:

• Thời gian lưu điện ngắn để tiết kiệm chi phí.
• Thời gian lưu điện dài cho các tải quan trọng.

Những lưu ý khi sử dụng Common Battery

Mặc dù mang lại nhiều lợi ích, Common Battery cũng có một số điểm cần lưu ý.

Do cả hai UPS cùng sử dụng chung một hệ thống ắc quy nên nếu bộ battery gặp sự cố nghiêm trọng thì khả năng lưu điện của toàn bộ hệ thống sẽ bị ảnh hưởng.

Vì vậy, hệ thống cần được thiết kế đúng theo khuyến nghị của nhà sản xuất, bao gồm:

• CB DC riêng cho từng UPS.
• Cầu chì bảo vệ.
• Hệ thống Battery Monitoring System (BMS).
• Thiết bị chống dòng ngược (Backfeed Protection).
• Thiết kế DC Bus phù hợp.

Đây là những yếu tố quan trọng nhằm đảm bảo hệ thống vận hành an toàn và ổn định.

Ứng dụng thực tế

Giải pháp Common Battery under 1+1 Mode được sử dụng rộng rãi trong các hệ thống yêu cầu nguồn điện liên tục như:

• Trung tâm dữ liệu (Data Center)
• Phòng máy chủ (Server Room)
• Bệnh viện
• Ngân hàng
• Trung tâm điều hành
• Nhà máy sản xuất
• Hệ thống viễn thông
• Tòa nhà thông minh

Những môi trường này đòi hỏi khả năng hoạt động liên tục 24/7 và không chấp nhận thời gian gián đoạn nguồn điện.

Kết luận

Common Battery under 1+1 Mode là giải pháp tối ưu giúp kết hợp giữa độ tin cậy cao của cấu hình UPS dự phòng 1+1 và khả năng tiết kiệm chi phí nhờ sử dụng chung hệ thống ắc quy.

Khi được thiết kế và triển khai đúng tiêu chuẩn, cấu hình này mang lại nhiều lợi ích về chi phí đầu tư, diện tích lắp đặt, công tác bảo trì cũng như hiệu quả vận hành lâu dài.

Đối với các doanh nghiệp đang xây dựng hoặc nâng cấp hệ thống nguồn dự phòng cho trung tâm dữ liệu, bệnh viện, nhà máy hay các tải quan trọng, Common Battery under 1+1 Mode là một lựa chọn đáng cân nhắc để tối ưu hiệu quả đầu tư mà vẫn đảm bảo tính sẵn sàng của hệ thống.
